材料简介

辐照交联低烟无卤阻燃聚烯烃光伏线缆材料的成功研制成功，解决了很多技术难关，达到了国内外先进技术水平，能满足美国UL4703/UL44、莱茵TUV 2 pfg 1169/2pfg 1190、欧盟EN50618/EN60811、IEC62930以及日本JIS C3605/3005标准要求。该产品用于光伏电缆之绝缘和护套，拥有优异的机械物理性能及电气性能，同时有良好的耐高低温、抗紫外线、耐热变形、耐油及高阻燃、高环保等特性。

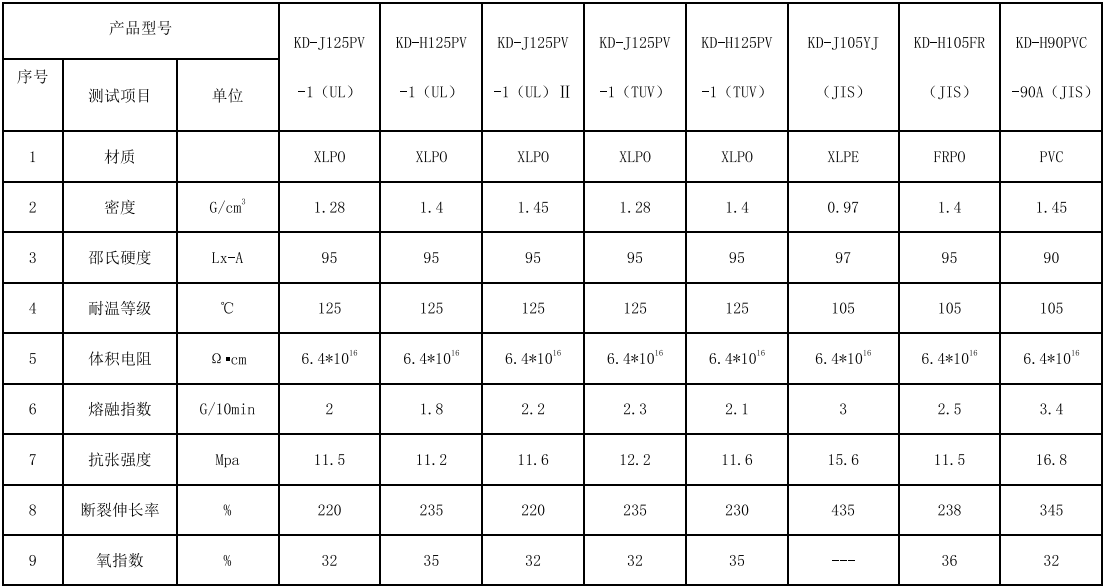

材料典型物性表

备注:以上数据均为典型值(压片检测)仅供参考，具体材料技术参数指标我司会提供更为详细的技术规格书，同时也可以根据贵司的要求设计对应的材料。

 材质特性

本产品为均匀颗粒物状。以聚烯烃材料、无卤阻燃剂、安定剂、内外润滑剂等通过特殊配比，经密炼机密炼，再由双螺杆制粒加工而成的机械性能优异绝缘性能优良的光伏材料。

加工工艺条件

1、使用前需干燥，应采用鼓风方式，干燥温度70C，时间至少2小时，使用专业的材料除湿机，除湿效果最好。

2、建议使用长径比25的挤塑机挤出;螺杆压缩比1.5-2.0为宜。

3、可勉强使用压缩比为3以下的PVC等距不等深螺杆挤出，但是转速不宜过快;

4、挤塑机每区冷却系统必须能够独立自动工作;下料口处需要有水环冷却，防止下料口温度过高而出现线径不稳定的情况。

5、由于熔体的实际温度与温控表指示值之间的差异随挤塑机类型的不同而有所不同，使用者应根据挤塑机的具体情况，选定合适的温度。

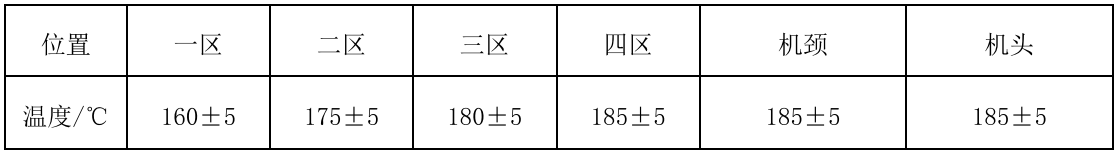

6、下列各区温度可作为开机调试的参考(仅供参考)

辐照工艺

1，辐照剂量:建议8-12Mrad;

2、辐照剂量应根据产品结构和规格差异做适当调整;

3、由于加速器差异，辐照剂量的选择应以测试热延伸达到要求为准，建议剂量只做参考，建议热延伸控制在20-80%的范围内。

外观

用目视及手触之方法进行检测，其颗直径大小约3-5mm。

包装

采用防潮袋包装，正常包装每袋25公斤或500公斤;样品每袋10公斤。

 运输及贮存

采用防潮袋包装，正常包装每袋25公斤或500公斤; 样品每袋10公斤。
